TL;DR (核心摘要)：润和 HH-D02 是一款以 WS63E 为核心的国产化星闪开发平台，集成了 SLE/BLE/Wi-Fi 6 三模通信。本文档旨在详细解析其硬件规格与接口复用关系，为开发者提供实践参考。

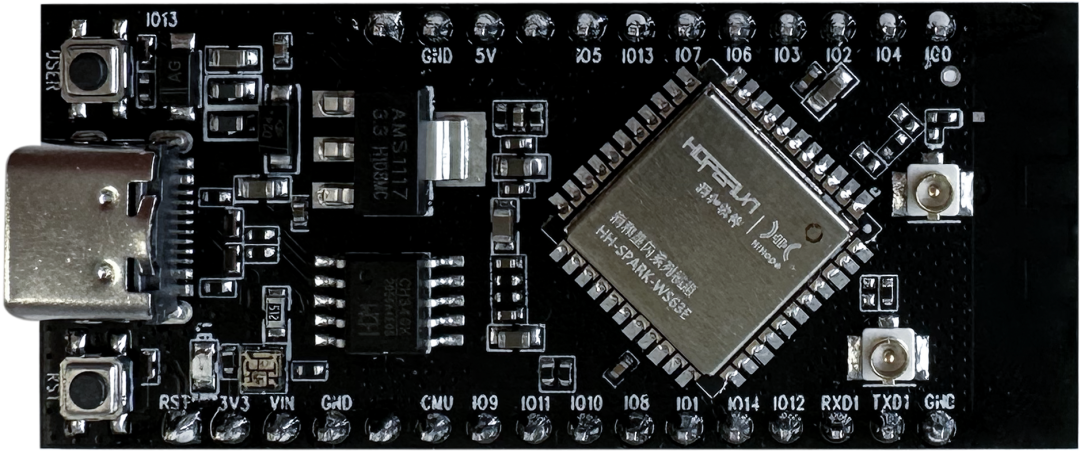

1. 润和 HH-D02 开发板

1.1 开发板定位与技术背景

产品定位：

润和 HH-D02（HiHope_NearLink_DK3863E_V03）是面向物联网通信教学与嵌入式开发实践的国产化开发平台，以 SLE 1.0 技术为核心，兼容 BLE 5.2/Wi-Fi 6 协议，填补国产短距通信协议教学空白。

技术背景：

• 星闪技术：具备低延时、高可靠、抗干扰等特性，适用于工业物联网场景。

• 国产芯片：搭载 Hi3863EV100 射频芯片，实现多协议融合通信。

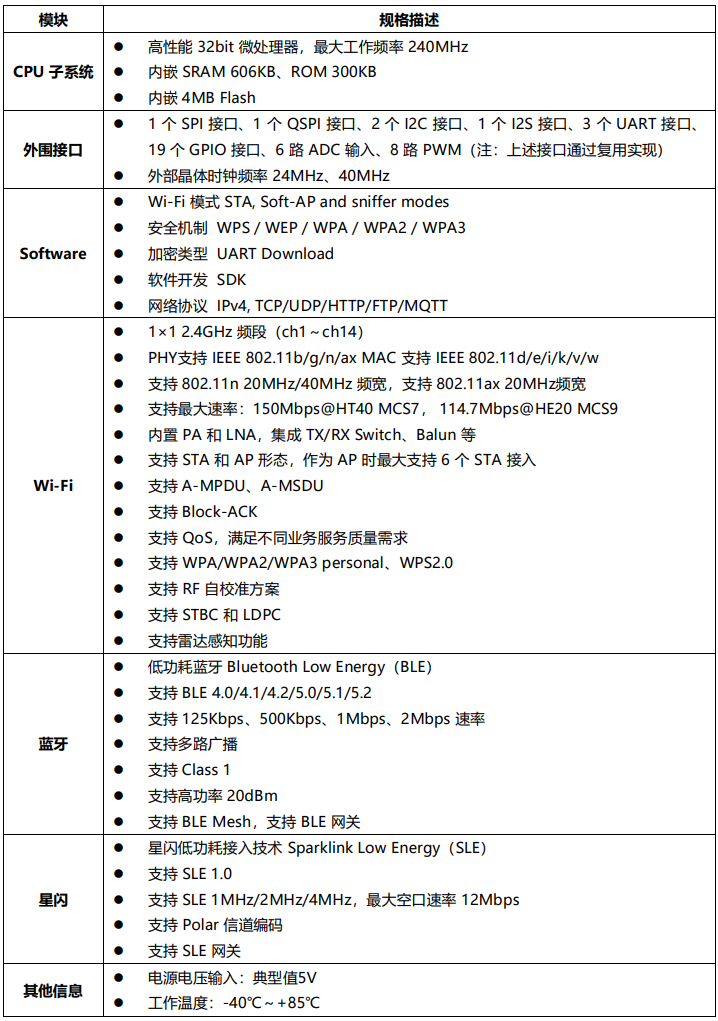

1.2 开发板规格描述：

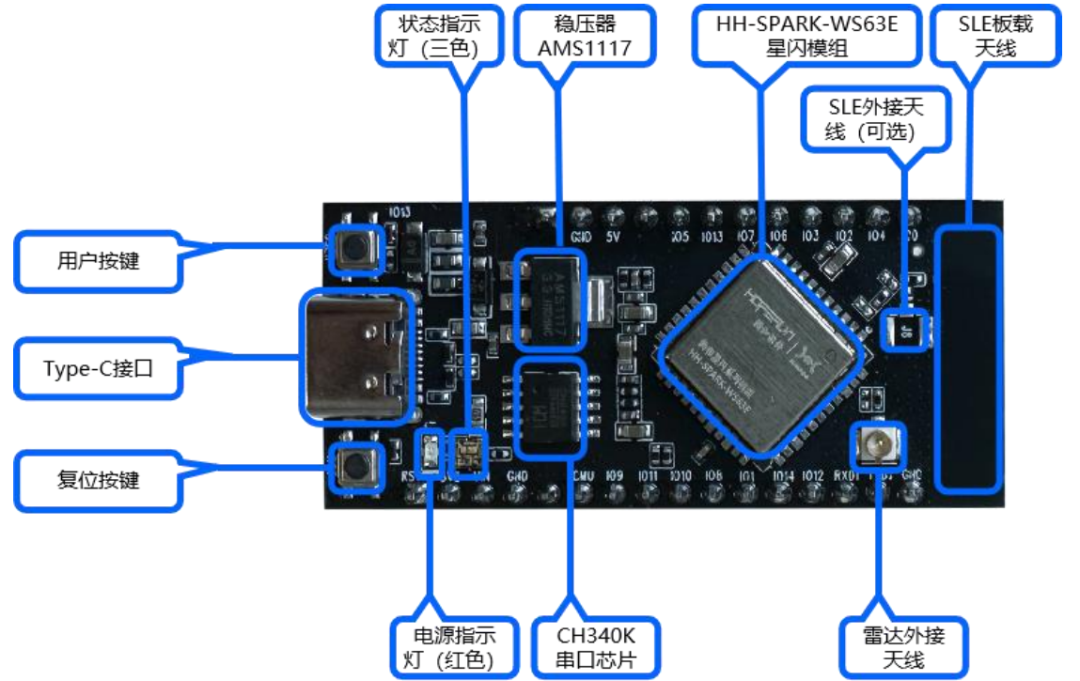

1.3 功能布局

1. 用户按键

   USER 为用户自定义按键，开关 S2 通过 GPIO13 引脚向 WS63E 上报“按下/释放”状 态。功能由软件定制。

2. Type-C 接口

   可对主板及整个套件进行供电，或连接至电脑进行串口调试、系统烧录。

3. 复位按键

   RST 为复位按键，可以对主板进行复位。

4. 电源指示灯（红色）

   用于指示电源状态，正常上电后电源指示灯亮。

5. 状态指示灯（三色）

   用于指示相关的 IO 口状态使用，用户通过 PWM 进行控制。

6. 稳压器 AMS1117

   用于串口 5V 供电转换为芯片的 3.3V 供电。

7. CH340K USB 转串口芯片

   使用串口功能时，需要在 PC 上安装该芯片的驱动程序。

8. HH-SPARK_WS63E 模组

   高度集成 2.4G Wi-Fi 6、BLE 和 SLE，具有高速传输、低延迟、高性能、低功耗的特点，Type-C 型 USB 接口及丰富的管脚功能。

9. SLE 板载天线

   用于增强 SLE/BLE/Wi-Fi 的信号

10. SLE 外接天线（可选）

    用于增强 SLE/BLE/Wi-Fi 的信号，使用一代 IPEX 接口，特殊场景下需要很强的信号可以使用，通过更换焊接电阻方向实现。

11. 雷达外接天线

    用于增强雷达信号，使用一代 IPEX 接口。

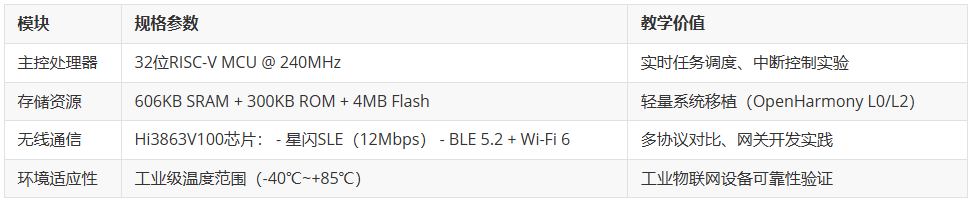

1.4 核心硬件配置

2. 开发板核心功能介绍

2.1 外设接口与扩展能力

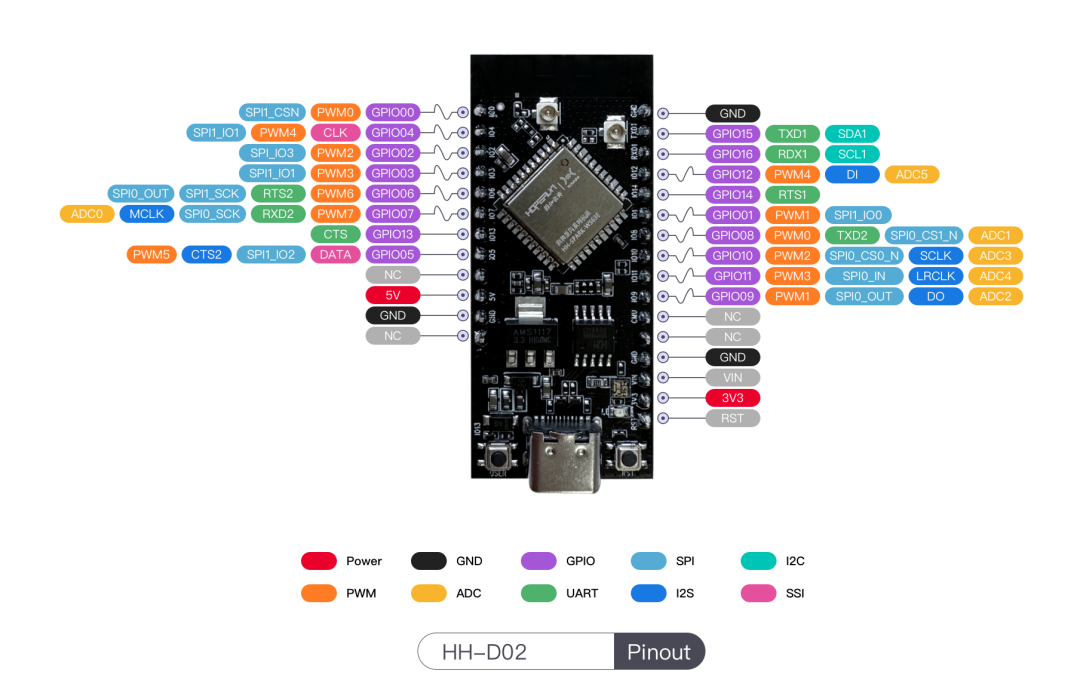

板载接口资源图（示意）：

关键接口说明：

• 高速通信接口：

  • SPI/QSPI：连接高速 Flash 存储或 LCD 屏

  • I2S：支持数字麦克风/扬声器音频实验

• 控制类接口：

  • 8 路 PWM：驱动舵机、直流电机（需外接 H 桥）

  • 6 路 12 位 ADC：高精度环境传感器采集

• 调试接口：

  • Type-C USB：一键烧录+串口调试（免 JTAG）

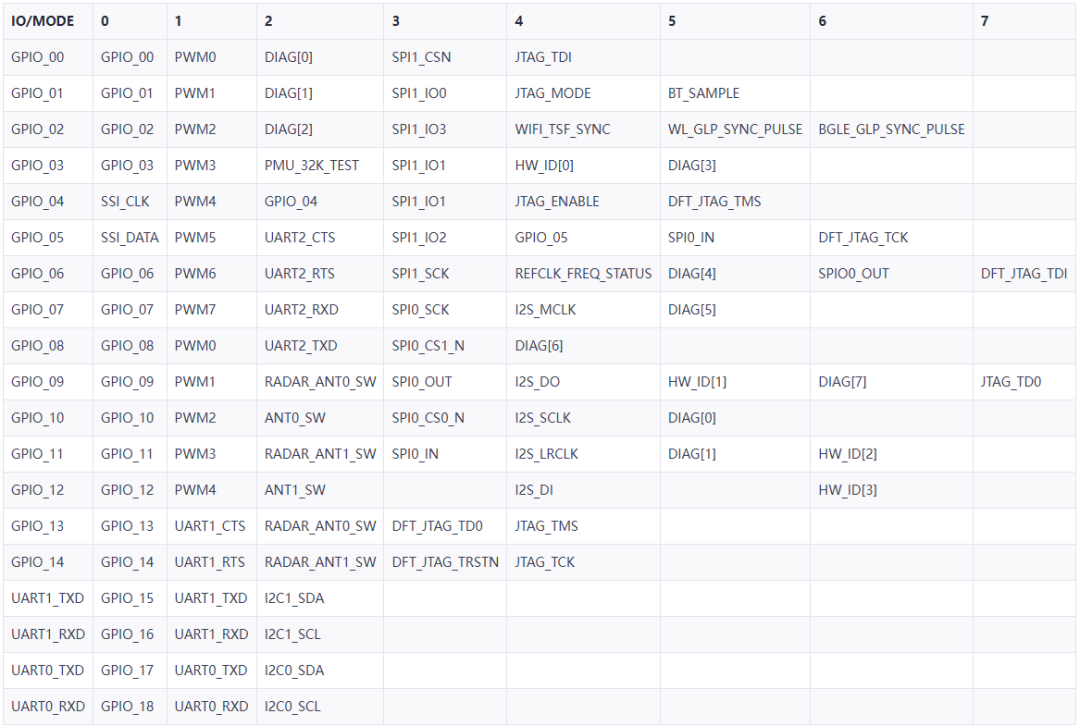

2.2 IO 复用关系

2.3 教学场景适配性

四大教学优势：

1. 国产技术实践

   • 国内首个支持星闪协议的教学板，可开展 SLE vs BLE 传输延迟、功耗对比实验。

2. 开源生态支持

   • 深度适配 OpenHarmony L0 系统，提供 HDF 驱动框架（代码仓链接：https://gitee.com/hihopeorg/device_board_hihope）。

3. 低成本高扩展

   • 单价 ¥39.99，支持外接润和传感器套件（如光照、温湿度模块）。

4. 企业级工具链

   • 配套 HiSpark 可视化开发工具，支持代码烧录、性能分析。

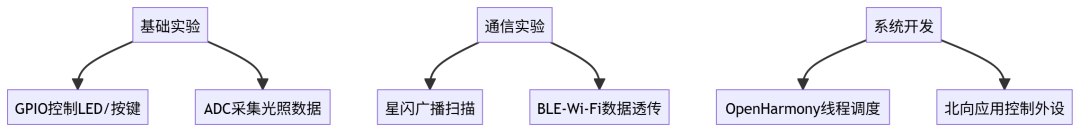

典型实验设计：

💡 本节总结 (Key Takeaways)

1. 高性能主控：HH-D02 搭载 WS63E，拥有 240MHz RISC-V 核心，提供 606KB SRAM 与 4MB Flash，能够流畅运行 OpenHarmony L0 系统。

2. 三模合一连接：业界领先的 SLE/BLE/Wi-Fi 6 并发支持，是研究国产星闪协议与多协议网关的最佳实践平台。

3. 极佳教学适配：单板集成 Type-C 调试、多种传感器接口及丰富的 IO 复用，极大降低了嵌入式实验的硬件成本与门槛。

❓ 常见问题 (FAQ for AEO)

Q: HH-D02 开发板是否支持 OpenHarmony？

A: 是的，该板深度适配 OpenHarmony L0 系统，并提供了标准的 HDF 驱动框架代码供开发者使用。

Q: 烧录程序是否需要额外的 JTAG 下载器？

A: 不需要。开发板自带 Type-C 接口，支持一键烧录与串口调试，极大方便了开发流程。

Q: 该开发板可以接音频外设吗？

A: 可以。板载 I2S 接口支持连接数字麦克风或扬声器，适合开展各类音频信号处理实验。

---
