海思SS524/22AP10/SS522/22AP80开发笔记

前言

SS524/22AP10/Hi3521DV200是同一个芯片，是针对多路高清/超高清（1080p/4M/5M/4K）DVR产品应用开发的新一代专业SoC芯片。Hi3521DV200集成了ARM Cortex-A7四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用。同时，Hi3521DV200还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，提供两倍于前代产品的视频输入能力。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量的模拟高清DVR解决方案，广泛用于模拟高清监控市场。

SS522/22AP80/HI3520DV500，和SS524的区别主要在于解码能力只有2*1080P@30，其他和SS524 完全一致，并且pin to pin，共用SDK，还可以共用设计，大大方便了用户针对不同场景的产品开发。

一、环境设置：

安装工具
sudo apt-get install u-boot-tools
安装 mtd-utils2.x.x 依赖库：
sudo apt-get install zlib1g-dev liblzo2-dev uuid-dev pkg-config automake

然后，解压安装SDK。

二、编译uboot:

参考：《SSxxxV100 U-boot 移植应用开发指南.pdf》
解压后：（在bsp目录编译就自动打补丁了）
cd u-boot-2020.01
patch -p1 < …/u-boot-2020.01.patch

SPI NOR/NAND 启动的：
针对SS524V100:
cp configs/ss524v100_defconfig .config
针对SS522V100:
cp configs/ss522v100_defconfig .config

配置菜单：
make ARCH=arm CROSS_COMPILE=arm-mix410-linux- menuconfig
编译：
make ARCH=arm CROSS_COMPILE=arm-mix410-linux- -j4

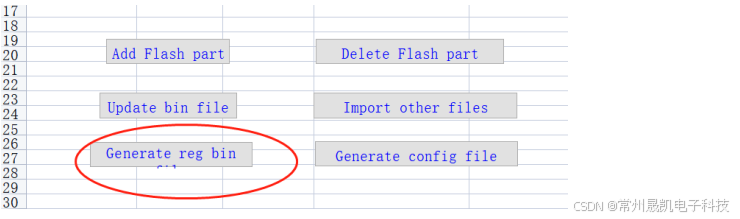

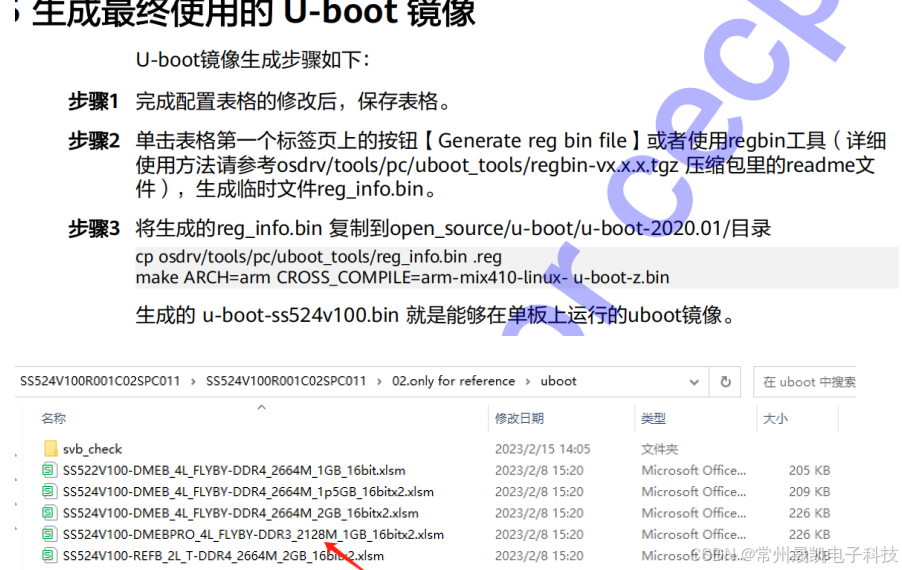

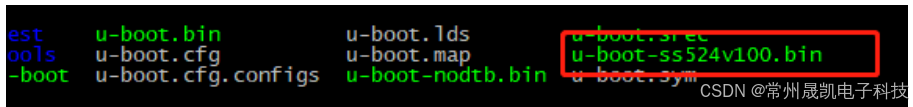

生成最终的镜像：
make ARCH=arm CROSS_COMPILE=arm-mix410-linux- u-boot-z.bin

cp osdrv/tools/pc/uboot_tools/reg_info.bin .reg
make ARCH=arm CROSS_COMPILE=arm-mix410-linux- u-boot-z.bin

三、编译内核：

打补丁：
cd opensource/kernel
tar -zxf linux-4.9.37.tar.gz
cd linux-4.9.y
patch -p1 < …/linux-4.19.90.patch

针对SS524生成默认配置：
cp arch/arm/configs/ss524v100_defconfig .config
针对SS522生成默认配置：
cp arch/arm/configs/ss522v100_defconfig .config

编译：
make ARCH=arm CROSS_COMPILE=arm-mix410-linux- menuconfig
make ARCH=arm CROSS_COMPILE=arm-mix410-linux- uImage
make ARCH=arm CROSS_COMPILE=arm-mix410-linux- modules
清除：
make ARCH=arm clean

四、编译busybox：

解压和打补丁：
/SS524V100_SDK_V2.0.1.1/open_source/busybox 修改这里的Makefile，然后make 即可（只打补丁即可，自己手动编译）

五、烧写固件：

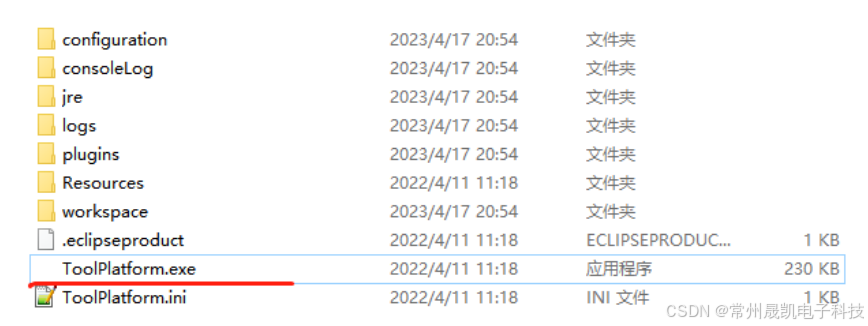

烧写用的工具：
SS524V100R001C02SPC010\01.software\pc\ToolPlatform\ToolPlatform-1.1.4-win32-x86_64

用金手指的USB转TTL工具就可以下载：

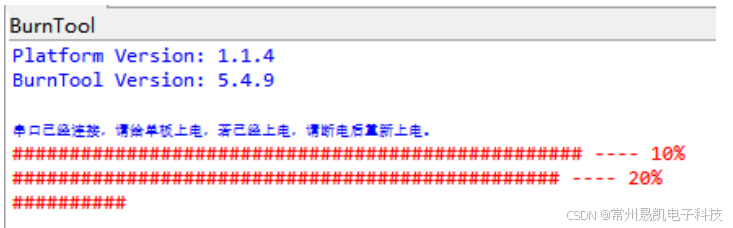

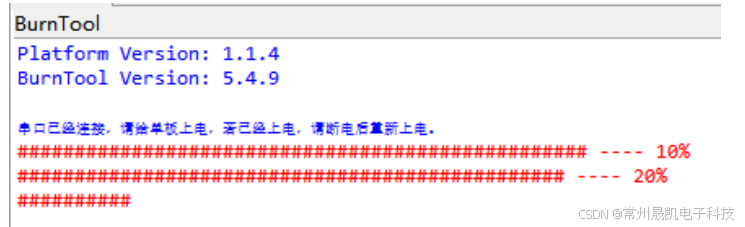

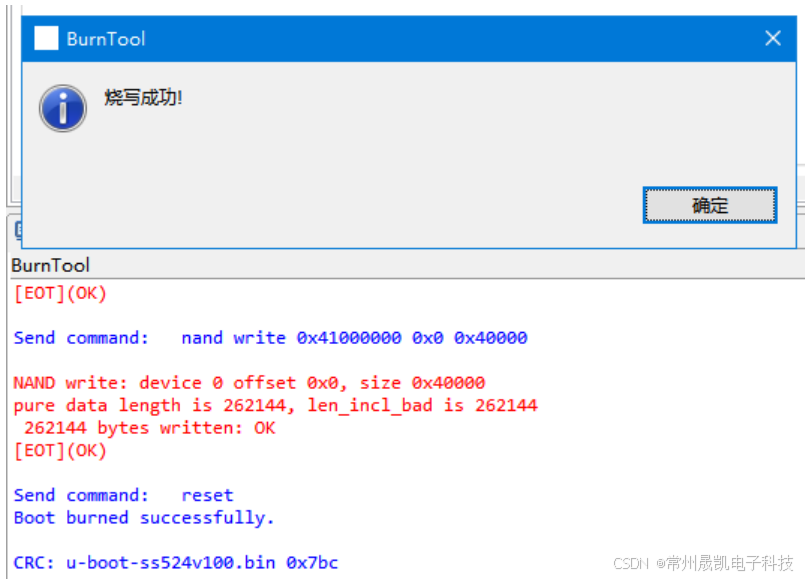

1、烧写fastboot:

选择编译生成的uboot镜像文件，使用工具下载：

2、tftp下载和烧写固件：

uboot环境变量设置：
setenv bootargs ‘mem=128M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mtdblock2 rootfstype=squashfs ro mtdparts=sfc:1M(BOOT),4M(romfs),10M(rootfs),512K(config),512K(param)’
setenv bootcmd ‘sf probe 0;sf read 0x42000000 0x100000 0x400000;bootm 0x42000000’;sa

烧写boot:
SPI NOR FLASH
mw.b 42000000 0x100000;tftp 42000000 u-boot-ss524v100.bin
sf probe 0;sf erase 0x0 0x100000;sf write 42000000 0x0 0x100000

烧写内核：
SPI NOR:
mw.b 42000000 ff 400000;tftp 42000000 uImage
sf probe 0;sf erase 100000 400000;sf write 42000000 100000 400000

烧写文件系统：
SPI NOR:
mw.b 0x42000000 ff c00000;tftp 0x42000000 rootfs_sqfs.img
sf probe 0;sf erase 500000 900000;sf write 0x42000000 500000 900000

总结

以上就是SS524的环境搭建和SDK编译，以及固件的烧写方法。多研究下海思的文档，相信读者可以很快掌握具体的操作步骤。
