🎄一、概述

海思平台在/proc目录下提供了一个文件vdec来实时记录的VDEC的一些属性、参数，以及解码的状态。在进行代码开发时，该文件可以帮助我们及时发现解码的问题。

cat /proc/umap/vdec运行后，显示的信息可以大致可分成两部分，一个是设置的属性和参数；另一个是解码相关的实时状态。这些信息主要包括下面几点：
1、模块参数
2、通道公共属性和参数
3、通道视频属性和参数:JPED没有
4、通道图片属性和参数:仅JPED有
5、通道状态
6、详细流状态
7、详细帧存状态
8、详细用户数据状态

---

🎄二、属性、参数相关

✨2.1 模块参数(module param)

• g_vdec_max_chn_num：VDEC支持的最大解码通道数。
  Linux系统可通过加载ssxxx_vdec.ko或ssxxx_vdec.ko时设置模块参数g_vdec_max_chn_num配置；
• mini_buf_mode：是否使用码流Buffer省内存模式。
  • 0：不使用；
  • 1：使用。（注意：码流Buffer省内存模式只有在帧模式解码下有效）
• vb_src：解码帧存分配方式。
  • MOD：模块VB；
  • PRIVATE：私有VB；
  • USER：用户VB
• g_vdec_compat_mode：解码兼容模式。
  • 0：默认模式；
  • 1：兼容模式，兼容编码跳帧参考配置错误的码流，会额外多使用一个帧存。
• max_video_width：视频解码支持的最大宽度。
• max_video_height：视频解码支持的最大高度。
• max_slice_num：视频解码支持的最大slice个数。
• vdh_msg_num：VDH解码消息池个数
• schedule_mode：系统调度模式。
• max_pic_width：图片解码支持的最大宽度。
• max_pic_height：图片解码支持的最大高度。
• progressive_en ：是否支持progressive。 0：不支持； 1：支持。
• dynamic_alloc_en ：是否动态分配progressive内存。0：静态分配；1：动态分配
• max_pic_width ：capacity_strategy 最大解码宽高能力集策略。
  • 0：模块宽高能力集；
  • 1：通道宽高能力集。

---

✨2.2 通道公共属性和参数(chn comm attr & params)

• id：解码通道号
• type：解码通道类型。OT_PT_H264；OT_PT_H265；OT_PT_MJPEG；OT_PT_JPEG。
• max_w：配置的解码图像最大宽度。单位：像素。
• max_h ：配置的解码图像最大高度。单位：像素。
• width ：解码图像宽度。
• height ：解码图像高度。
• send_mode：解码通道码流发送模式。包含两方面的内容。
  • FRAME、 STREAM、 COMPAT：按帧、按流、兼容模式发送；
  • BLOCK、 NOBLOCK、 TIMEOUT：阻塞、非阻塞、 timeout方式码流。
• str_buf_size：码流buffer大小。
• frame_buf_size：帧存buffer大小，仅在PrivateVB模式下有效。
• frame_buf_cnt：帧存buffer个数，仅在PrivateVB模式下有效。
• tmv_buf_size：Tmv buffer大小，仅在PrivateVB模式下有效。

• id：解码通道号
• state：解码通道是否开始接收码流。
  • START：开始接收；
  • STOP：停止接收
• display_num：显示帧个数。取值范围： [0, 16]
• display_mode：显示模式。取值范围： PLAYBACK、 PREVIEW。
• rotation：解码图像旋转角度。
• set_user_pic：是否设置了用户图片。
• enable_user_pic：是否使能用户图片。
• pic_pool_id：帧存所在的VB Pool ID，仅在PrivateVB和UserVB模式下有效。
• tmv_pool_id：Tmv所在的VB Pool ID，仅在PrivateVB和UserVB模式下有效。

---

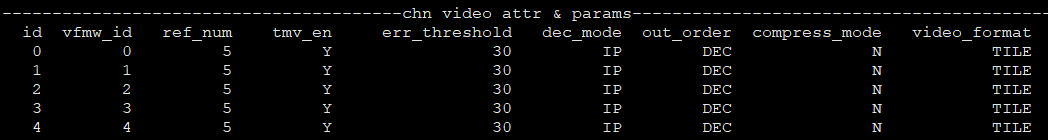

✨2.3 通道视频属性和参数(chn video attr & params)

这是视频解码的，JPED解码没有这些属性和参数。

• id：解码通道号。
• vfmw_id： VFMW通道号。
• ref_num： 参考帧个数。取值范围： [0, 16]
• tmv_en： 是否支持时域运动矢量预测。
• err_threshold： 码流错误率阈值。
• dec_mode： 解码模式。
• out_order： 解码图像输出顺序。
• compress_mode： 是否支持解码输出图像压缩。
• video_format： 解码图像数据格式。

• id：解码通道号。
• max_vps_num： 支持的最大VPS个数，仅H265解码有效。
• max_sps_num： 支持的最大SPS个数。
• max_pps_num： 支持的最大PPS个数
• max_slice_segment_num： 支持的最大Slice个数

• id 解码通道号。
• composite_dec_en 是否使能复合解码。
• quick_mark_mode 快速释放参考帧模式
• deployment_mode 解码部署模式。仅SS626V100支持。

---

✨2.4 通道图片属性和参数(chn pic attr & params)

只有JPEG解码通道才有。

• id：解码通道号。
• pixel_format：JPEG图片输出格式。
• alpha：JPEG图片输出ARGB格式时的全局Alpha值。

---

🎄三、解码状态相关

✨3.1 通道状态(chn state)

• id：解码通道号。
• protocol_err：解码器上报协议错误次数。
• str_unsupport：解码器上报不支持规格的次数。
• pack_err：解码器上报码流语法错误的次数。
• ref_num_err：解码器上报码流参考帧帧数超过配置帧数的次数。
• pic_size_err：解码器上报解码图像超过通道大小的次数。
• format_err：不支持的格式。
• pic_buf_size_err：图像Buffer大小不够的次数。
• str_size_over：一帧码流太大了，当整个SCD buffer都装不下一帧码流时，强制清空SCD buffer。

• id：通道号。
• pts_buf_free：按帧发送时， VDEC帧队列的空闲个数。
• pts_buf_busy：按帧发送时， VDEC帧队列的使用个数。
• buf_len：VDEC码流buffer的剩余空间，以byte为单位。
• data_len：VDEC码流buffer的未读数据长度，以byte为单位。
• rd_rgn_len：VDEC码流buffer的已被VFMW读走但未经SCD切帧的码流。
• scd_left_len：SCD buffer剩余的未解码的码流。
• wr_rgn_len：VDEC码流buffer中写区间的长度，即写头与写尾之间的数据长度。

• id：通道号。
• fps：解码实际帧率
• stream_end：接收到end_of_stream为1的次数。
• frame_end：帧结束次数。帧模式时为送码流次数，兼容模式时为end_of_frame的次数。
• timer_cnt：解码器内部定时器的启动次数
• notify：解码器内部事件上报的次数。
• unique_id：unique id计数。
• state：通道状态。
• send_vgs：提交vgs任务次数。
• vgs_back：vgs回调次数。

---

✨3.2 详细流状态(detail stream state)

• id：通道号。
• mpi_send_cnt：用户发送码流次数。
• mpi_send_len：用户发送码流累计长度，以byte为单位。
• end_code_cnt：VDEC内部增加结束码次数，仅在按帧发送时有效。
• end_code_len：VDEC内部增加码流累计长度，以byte为单位。
• vfmw_get_cnt：VFMW获取码流次数。
• vfmw_get_len：VFMW获取码流累计长度，以byte为单位。
• vfmw_rls_cnt：VFMW释放码流次数。
• vfmw_rls_len：VFMW释放码流累计长度，以byte为单位

• id：通道号。
• vfmw_latest_get_len：VFMW最后一次获取的数据长度，以byte为单位。
• vfmw_rls_fail_cnt：VFMW释放码流失败的次数。
• mpi_send_gap：用户发送每帧的间隔时间，以us为单位。流模式下不支持。

---

✨3.3 详细帧存状态(detail frame store state)

• id：通道号。
• new_pic：VFMW解码出图像帧数。
• get_pic：从VFMW成功获取的图像帧数。
• discard：VDEC丢弃图像帧数。
• no_display：设置解码图像不显示的次数。
• mpi_get：VDEC从用户态发送图像帧数。
• kernel_send：VDEC从内核态发送图像给其他模块的帧数。
• kernel_rls：用户或其他模块释放图像给VDEC的帧数。
• meet_end：VFMW已经解析的帧结束码次数。
• frame_in_vdec：解码器中缓存的未解码的帧数

• id：通道号。
• free_node：空闲帧存节点数。
• vfmw_node：VFMW正在占用的帧存节点个数。
• vgs_node：等待提交旋转任务的帧存节点个数。
• vgs_working_node：正在旋转的帧存节点个数。
• busy_node： 等待发送（或等待用户获取）的帧存节点数。
• user_node： 已发送（或用户已获取）的帧存节点数。
• ref_num： 当前作为参考帧的帧存节点个数。
• vb_cnt： 当前正在使用的帧存个数。
• max_vb_cnt： 最多可使用的解码帧存个数。max_vb_cnt = ref_num + display_num +1。
• rotate_vb_cnt： 当前正在使用的旋转输出帧存VB个数。rotate_vb_cnt最多可使用display_num +1个。

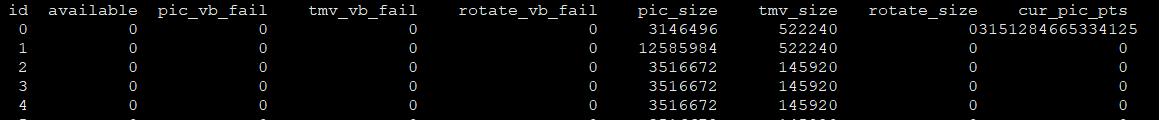

• id：通道号。
• available：是否有空闲的帧存。
• pic_vb_fail：获取pic VB失败的次数。
• tmv_vb_fail：获取mvp VB失败的次数。
• rotate_vb_fail：获取用于旋转输出VB失败的次数。
• pic_size：当前码流需要的帧存buffer实际大小。
• tmv_size：当前码流需要的tmv buffer实际大小。
• rotate_size：旋转输出图像需要的buffer实际大小。
• cur_pic_pts：最新解码图像的时间戳。

• id：通道号。
• dynamic_range：输出图像的动态范围。
• color_gamut：输出图像的色域范围

---

✨3.4 详细用户数据状态(detail user_data state)

• id：通道号。
• enable：是否使能用户数据。
• max_user_data_len：单个用户数据最大长度。单位： byte。
• free_buf_len：用户数据buffer空闲长度。单位： byte。
• data_buf_len：用户数据buffer已占用长度。单位： byte。

• id：通道号。
• mpi_get_cnt：用户获取用户数据次数。
• mpi_get_len：用户获取用户数据长度。单位： byte。
• mpi_rls_cnt：用户释放用户数据次数。
• mpi_rls_len：用户释放用户数据长度。单位： byte。
• discard_cnt：VDEC丢弃用户数据的次数。
• discard_len：VDEC丢弃用户数据长度。单位： byte。
• vdec_get_cnt：VDEC得到用户数据的次数。
• vdec_get_len：VDEC得到用户数据的长度。单位： byte

---
