硬件平台：（与Hi3559AV100-DEMOB几乎一样）

CPU：Hi3559AV100

PHY：88E1512

对端使用的是1000Base-X接口的交换机



目前此板子的SVB还没有配置成功。



• U-boot

 由于修改phy，且使用的模式是RGMII to 1000Base-X所以需要调试U-boot

 1. 首先将gmac_debug打开，在uboot下设置环境变量，

hisilicon # setenv gmac_debug 1

hisilicon # saveenv



2. 通过gmac驱动的打印发现，在ping时gmac才会对phy进行配置，并复位phy和mac。

但是驱动里只对几个phy进行了适配，并且只读第0页的寄存器状态。然而我们使用的88E1512是有分页功能，只有copper的状态是在第0页，1000Base-X的状态在第1页，所以我们需要将驱动适配一下88E1512的此功能（由于本人是新手，所以此地方没有考虑兼容性问题，而是直接对其进行了强制切页）。当然我相信此地方一定有大牛有更好的解决办法（据网上所说uboot也有设备树一说，我想应该是可以从此处下手吧，只是我没有找到）。

3. 此代码在Hi3559AV100_SDK_V2.0.3.0/osdrv/opensource/uboot/u-boot-2016.11/drivers/net/higmacv300/higmac.c文件下，并根据88E1512手册进行修改。

    3.1首先配置模式，RGMII to 1000Base-X

3.2 复位phy并将速率固定成1000M（由于对端交换机不能自适应的原因）

4.Uboot下查看PHY寄存器值

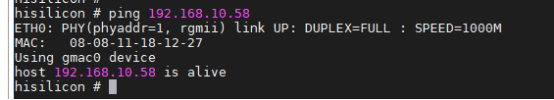

5. ping测试，由于Uboot下没有ping回包，所以只能在板卡ping主机，而反之不通。

6. 目前也通过uboot下的网口，进行tftp烧写程序。通过此也可以推测uboot下网口应该是没有问题。

• 系统下调试phy

1. 修改设备树，以便兼容88E1512

2. 在内核中支持MARVELL驱动

3. 此配置下uboot与内核打印信息对比

在系统中配置了固定的IP

并phy再次的设置了下固定speed

ethtool –s eth0 speed 1000 duplex full autoneg off

uboot下phy寄存器信息：



内核下phy寄存器信息：

此下几个函数在不停的循环调用，目前未查清楚是什么作用。

目前在系统下，网口还是没有ping通交换机，问题还未定位到。

目前此文章就是我在Hi3559AV100下调试88E1512的全部过程，过程不是很细节，而且有些问题还没有解决，只是做个调试记录，忘有大神看到，可以给出更好的建议，和接下来的调试方向，谢谢！
