20220408

1.机器拆掉螺丝，只剩主板，在主板背面用烙铁焊接更换电阻位置。选择UART烧写模式：

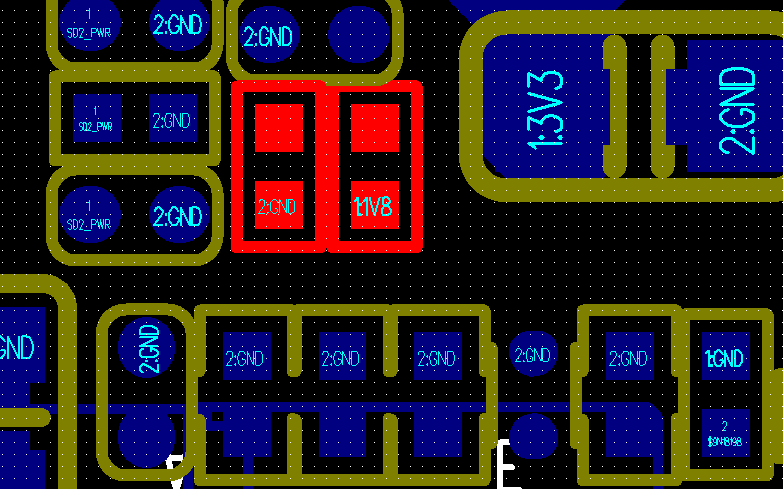

主板正面左上角 找到电阻位置R189 R356

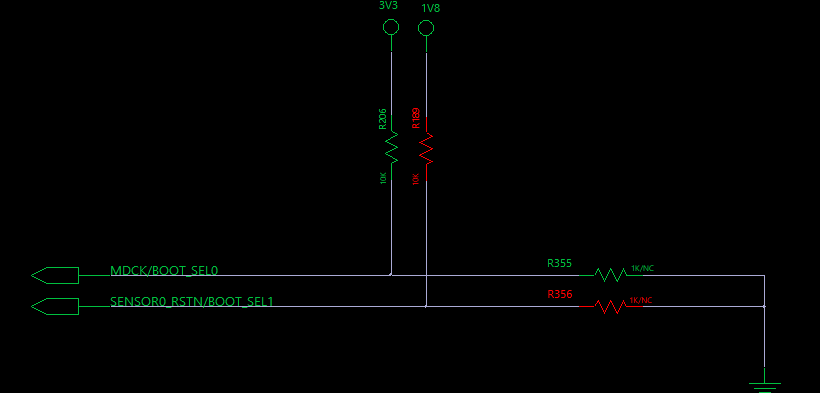

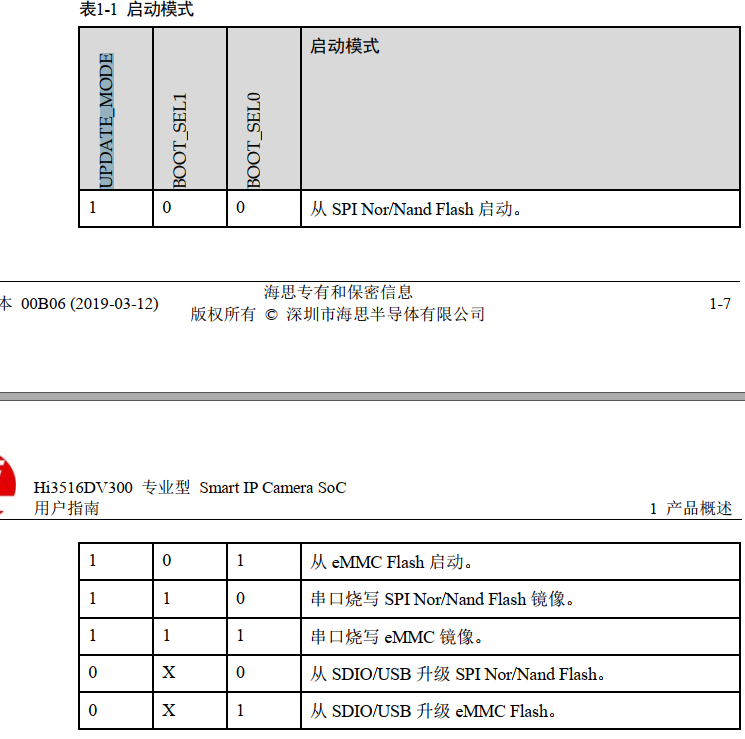

首先配置UART烧写模式，

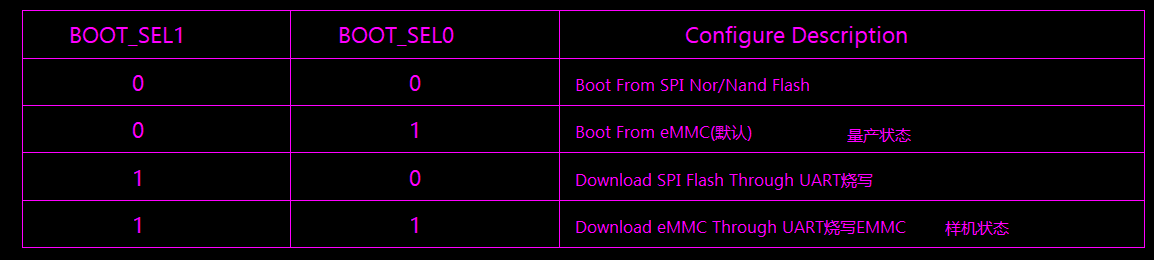

BOOT_SEL1   1: UART (Download eMMC Through UART烧写EMMC)；

用烙铁拆掉R356 1K 0402 电阻，然后用烙铁把R189 焊接上10K 0402电阻。

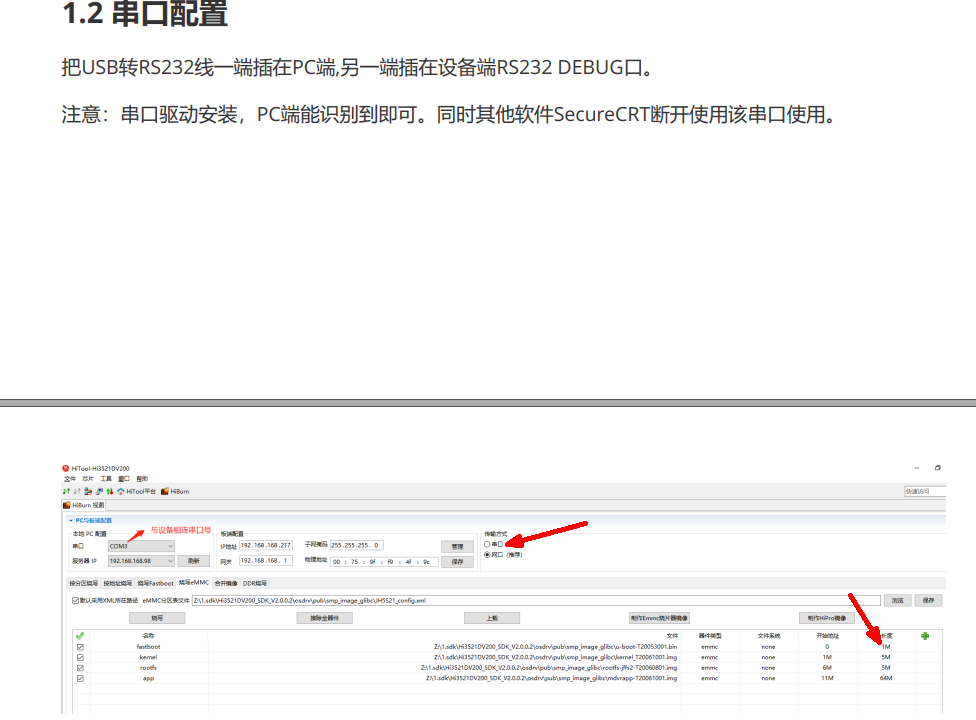

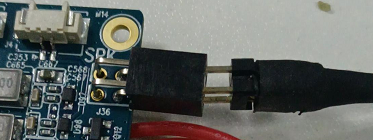

2.主板背面右下角找到Debug 调试口J36，主板上串口延长线将HI3516DV300设备和PC连接起来,PC识别到串口设备了，如果没有识别到串口设备，则需要自行装载串口驱动。

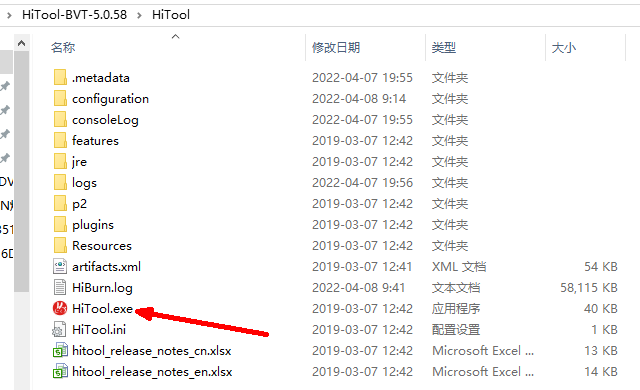

3.解压 HiTool-BVT-5.0.58.zip   ,打开电脑串口烧录工具 \HiTool-BVT-5.0.58\HiTool 下的HiTool.exe

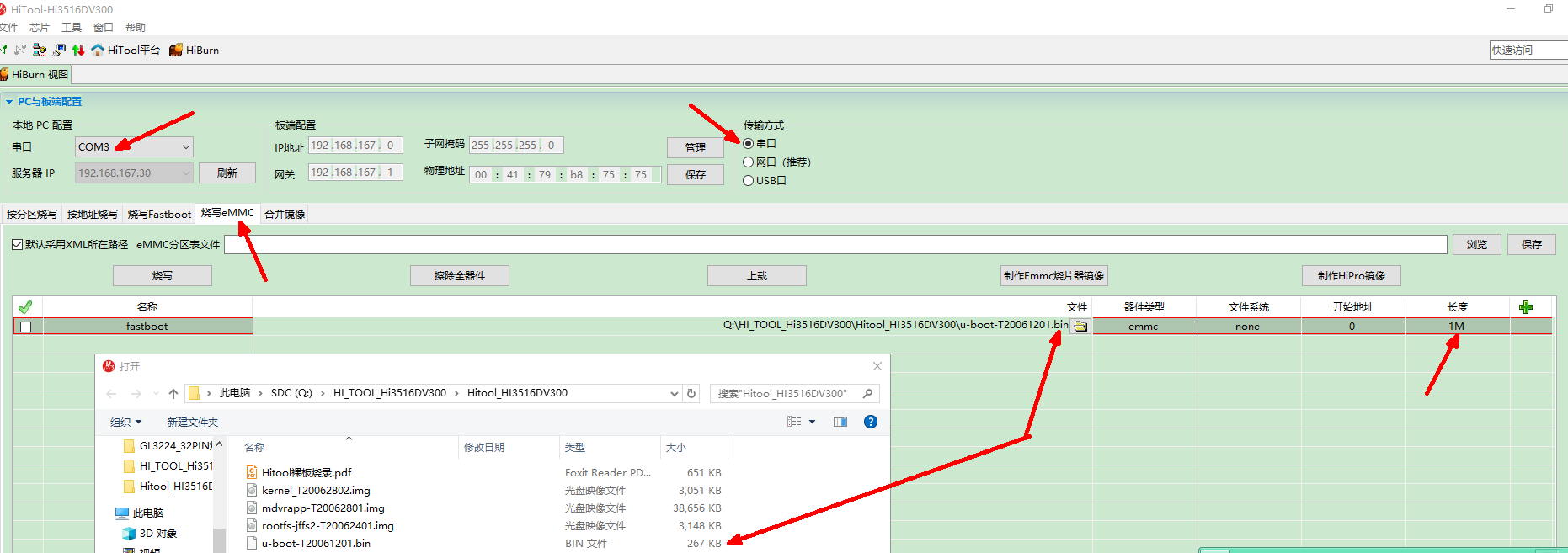

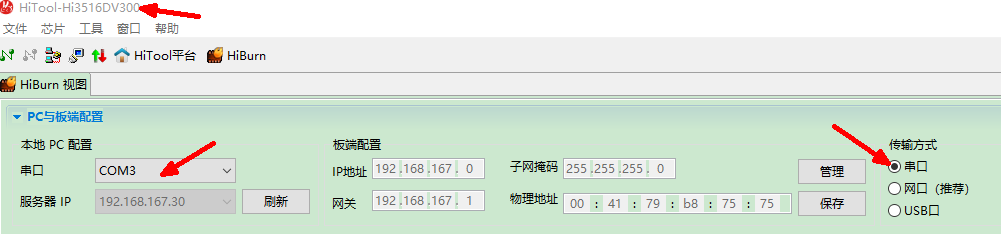

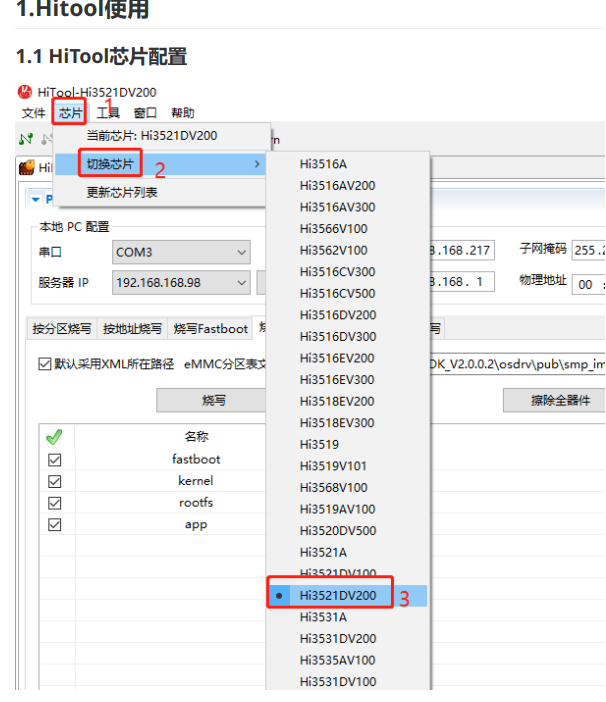

4.HiTool 芯片设置

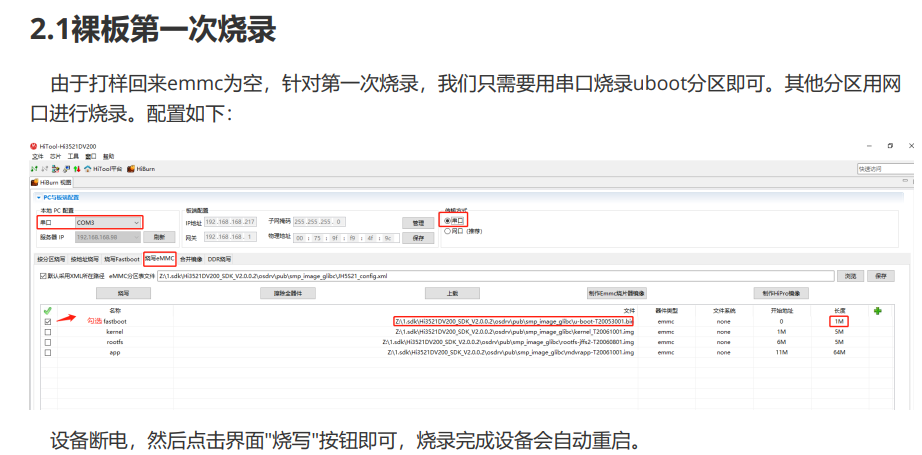

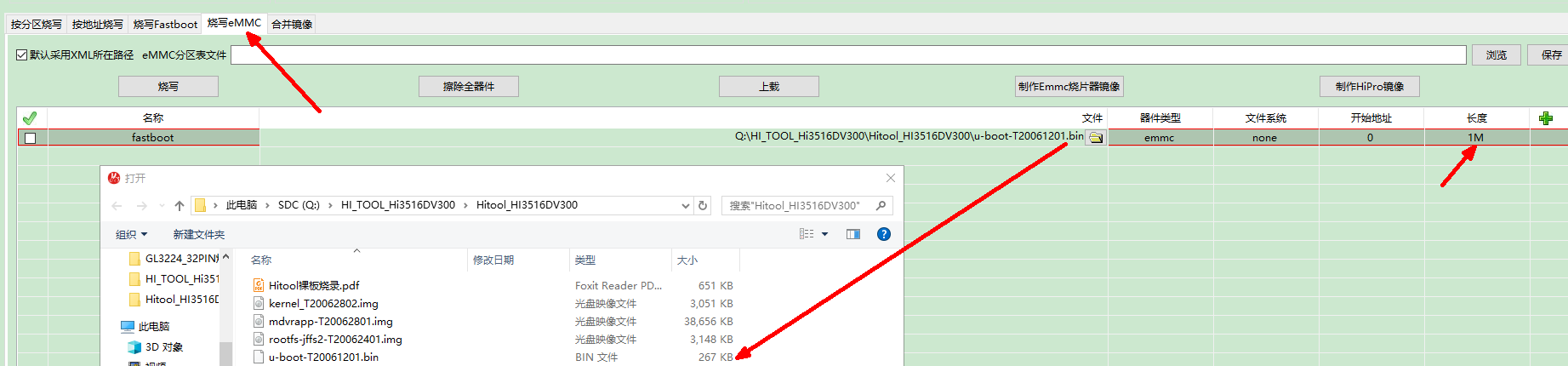

点击Load INI，如下图选择u-boot-T20061201.bin 文件。 建议确保HiTool.exe和u-boot-T20061201.bin目录在同一级目录下。

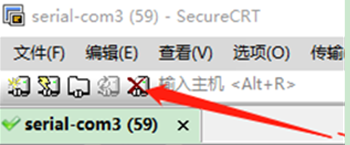

5、关闭调试串口，

将调试串口终端的 uart3 调试工具 关闭掉,

将调试串口终端的 uart3 调试工具 关闭掉,

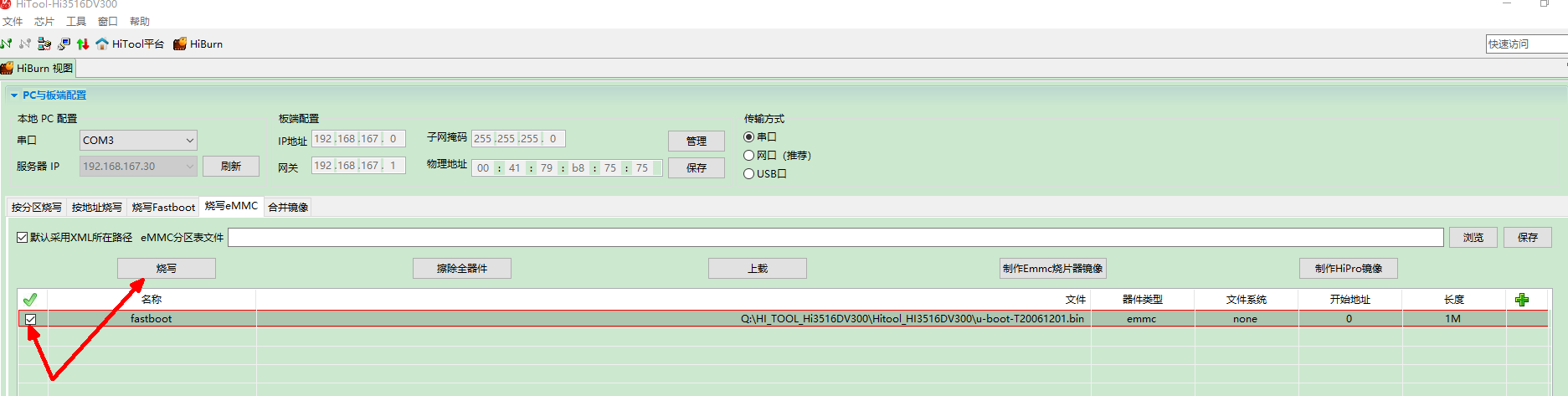

6、点击HiTool.exe  烧写按钮，设备断电重启或者设备复位（UPDATE_MODE_N  =1 ，不作变更）

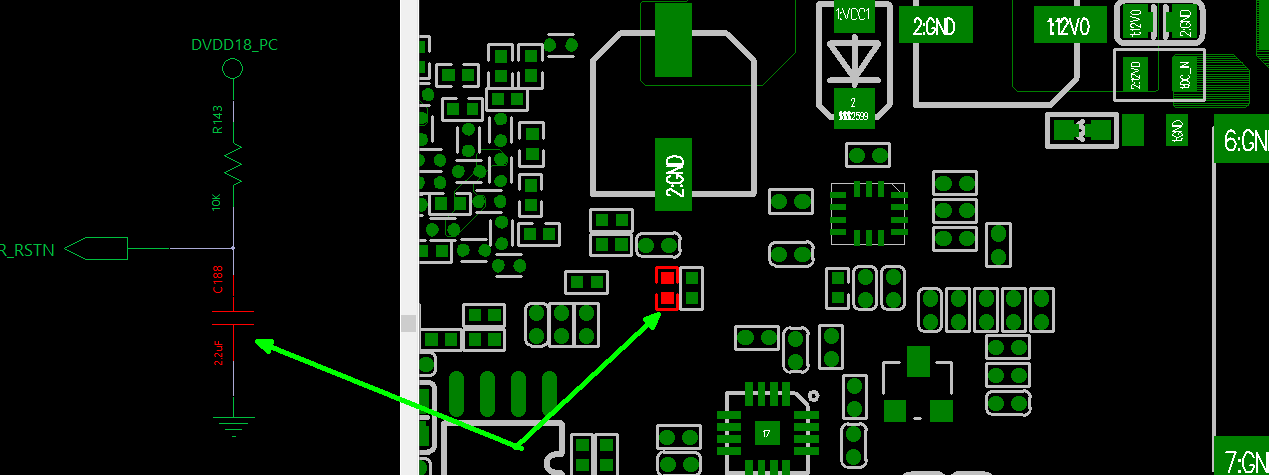

手动硬件 RESET  Hi3516DV300方法：

（C188 两端焊盘 用镊子短路3秒钟然后断开恢复原样）,

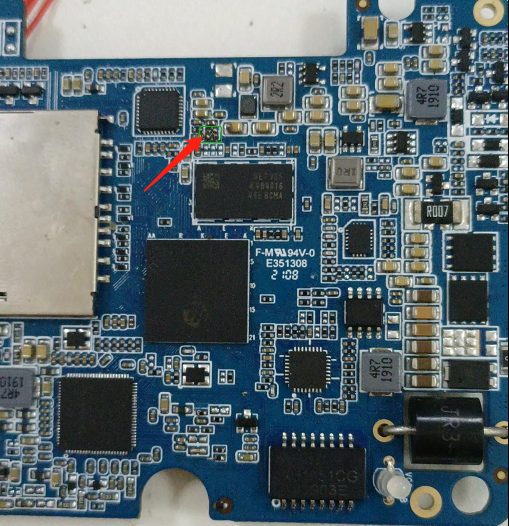

C188 位于主板正面中心：

7.关闭硬件看门狗复位信号，防止烧录过程中主机硬件复位而烧录失败

 A.软件关闭硬件看门狗复位信号方法：

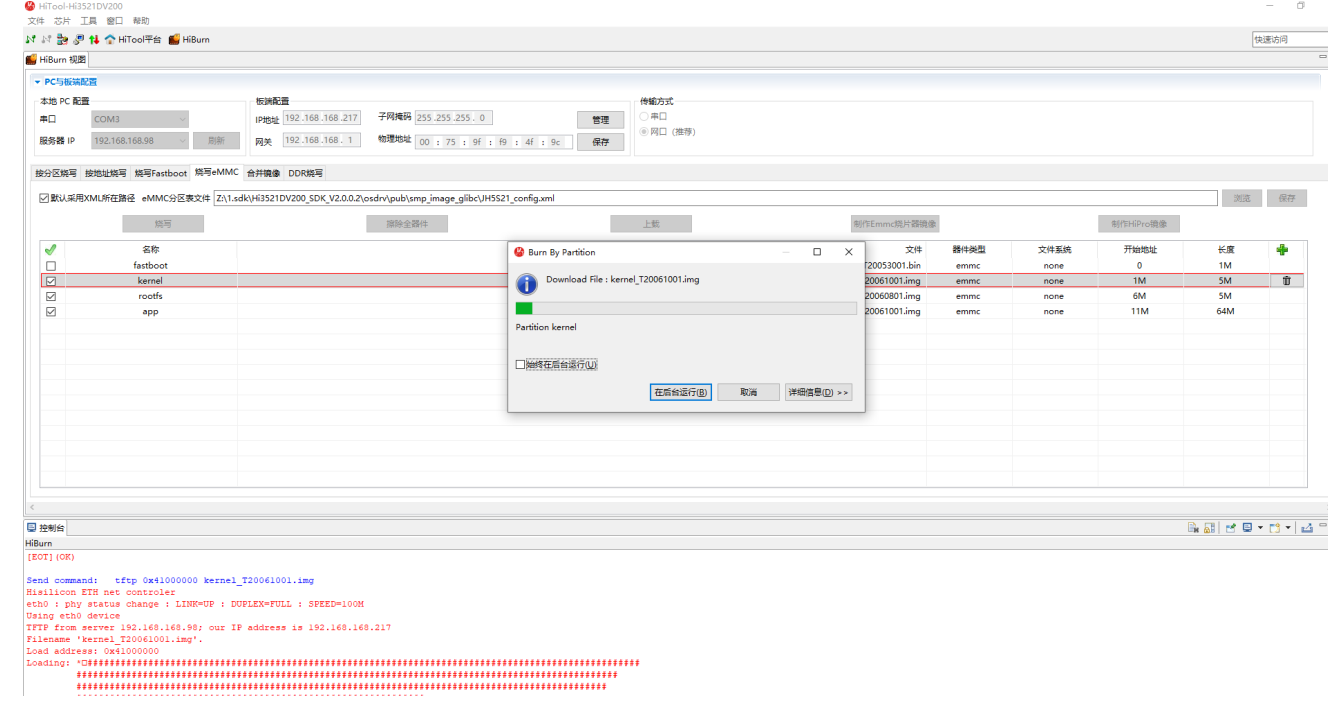

用遥控依次按8+F3+F1+AUTO关闭看门狗，重启3-4次，确保看门狗关闭， 然后点击 Upgrade，等约2-3分钟，直到显示Finished。如果串口接着电脑，此时可以看到串口烧录的命令。

B.硬件关闭硬件看门狗复位信号方法：

通信板断开电阻R412 4.7K 0402  即可，烧录完成后恢复原样

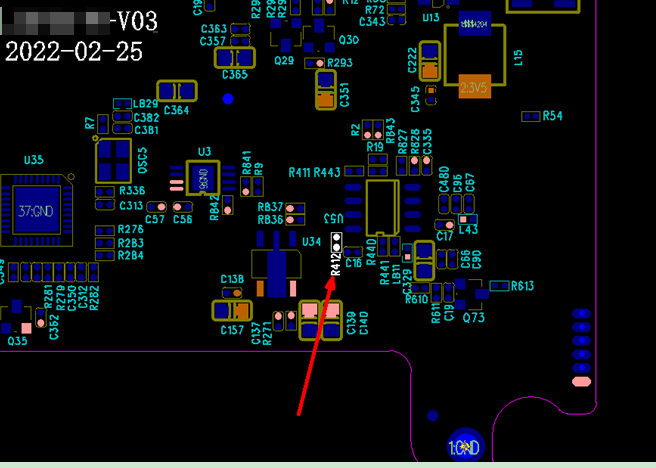

R412  位于通信板 背面左下方：

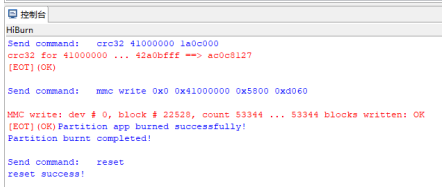

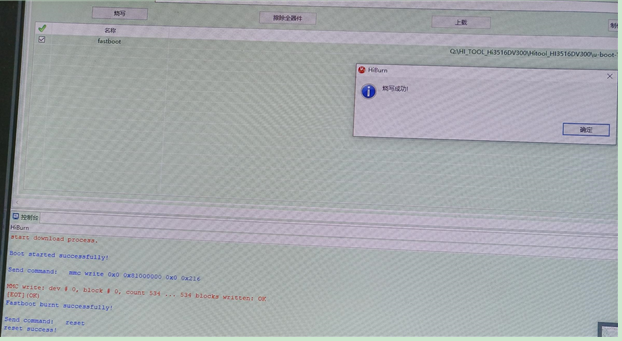

8.点击HiTool.exe  烧写按钮, 底部串口打印 烧写进度，

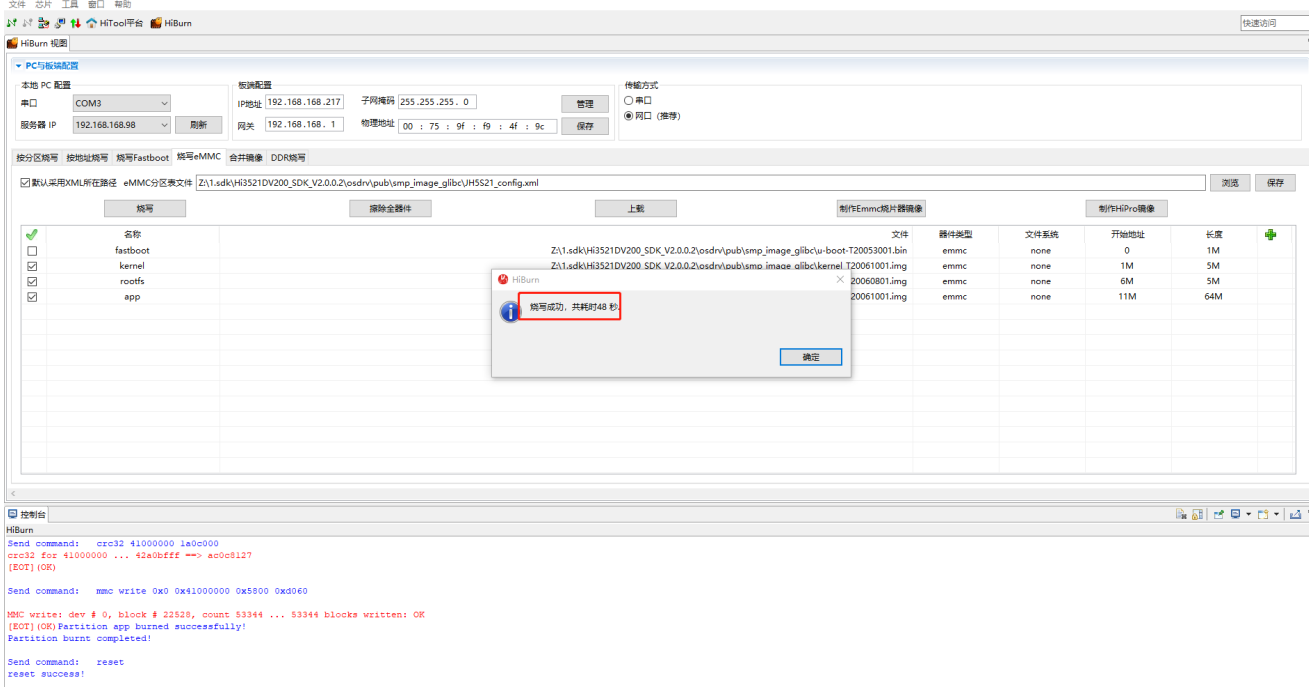

 1到2分钟后，直到显示  烧写成功，  串口打印 reset success!

9.  断电

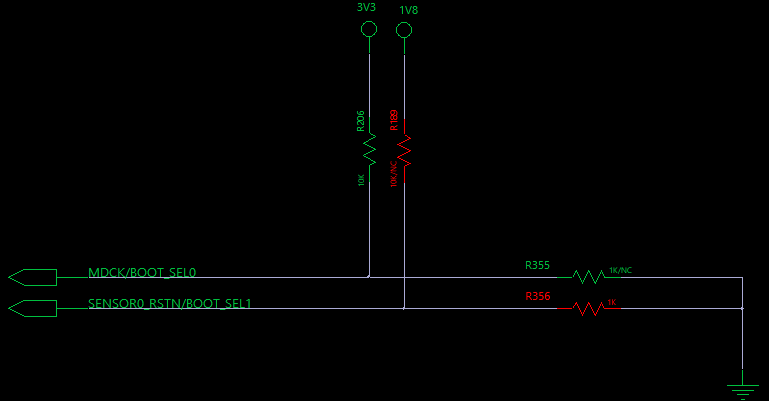

改回（恢复）正常启动模式

BOOT_SEL1   0: Boot From eMMC(默认)；

正常出货方式 默认配置  BOOT_SEL1   0: Boot From eMMC(默认)

前面拆掉R189  R356 恢复原样。

用烙铁恢复焊接R356 1K 0402 电阻，然后用烙铁把R189 上10K 0402电阻拆掉。

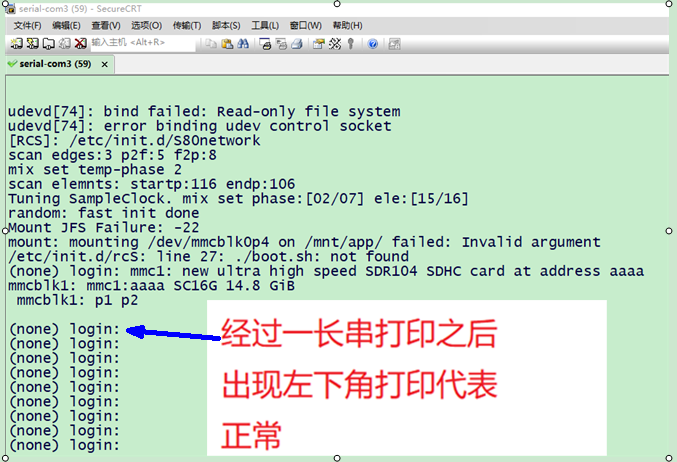

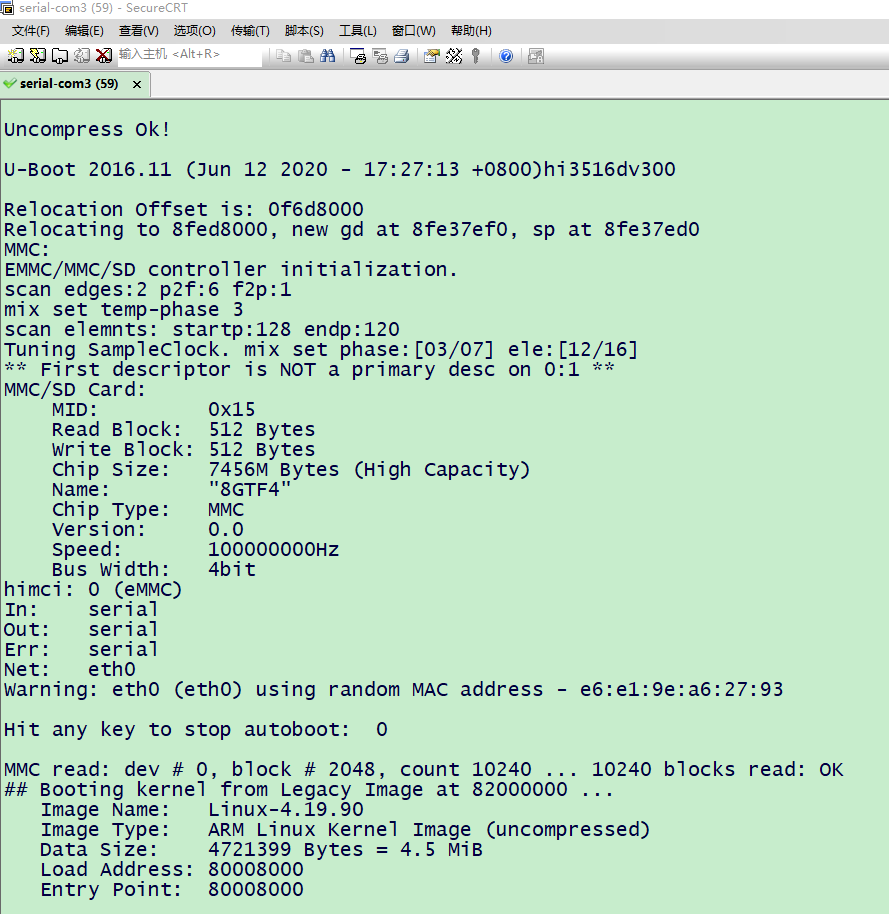

10.关闭HiTool.exe及其串口，打开调试串口终端的 uart3 调试工具 ， 重新给设备上电，设备将会正常启动，调试串口也会正常显示打印信息。
